Pengujian Kekuatan Tekan Beton

TUJUAN

Menentukan kekuatan tekan beton berbentuk silinder yang dibuat dengan dirawat di laboratorium. Kekuatan tekan beton adalah perbandingan beban terhadap luas penampang beton.

ALAT

Alat yag digunakan dalam uji kuat tekan beton adalah UTM dengan kapasitas 100 ton.

BENDA UJI

Beton silinder

PROSEDUR

1. Ambil benda uji dari tempat perawatan.
2. Letakkan benda uji pada mesin tekan secara sentris
3. Jalankan mesin uji tekan. Tekanan harus dinaikan berangsur-angsur dengan kecepatan berkisar antara 4 kg/cm2 sampai dengan 6 kg/cm2 perdetik.
4. Lakukan pembebanan sampai benda uji hancur dan catatlah benda uji beban maksimum hancur yang terjadi selama pemeriksaan benda uji.
5. Lakukan langkah 1,2,3,4 sesuai dengan jumlah benda uji yang akan ditentukan kekuatan tekan karakteristiknya.

ANALISIS DAN HASIL

Hitung kekuatan tekan beton dengan persamaan berikut

Kuat tekan beton=P/A

dimana,
P  = Beban maksimum, N
A = Luas penampang benda uji, mm2

DOKUMENTASI

gambar 1. dua beton silinder yang siap diuji tekan

gambar 2. beton ditimbang sebelum uji tekan

gambar 3. mesin UTM

gambar 4. beton diletakkan dalam mesin UTM

gambar 5. pengukuran beban maksimum

gambar 6. proses uji tekan beton k-250 pertama

gambar 7. proses uji tekan beton k-250 kedua

gambar 8. dua beton silinder setelah diuji tekan

gambar 9. uji tekan beton k-200

gambar 10. pengukuran beban

Pembuatan Beton

PENDAHULUAN

Rancangan Campuran beton normal disusun berdasarkan ACI 211. Komposisi/jensi beton yang akan diproduksi biasanya bergantung pada beberapa hal yaitu

• sifat-sifat mekanik beton keras
• sifat-sifat beton segar
• tingkat pengendalian/kontrol di lapangan

Perancangan campuran beton biasanya dilakukan dengan tujuan mendapatkan komposisi campuran beton yang ekonomis dan memenuhi persyaratan kelecakan, kekuatan, dan durabilitas.
Untuk mendapatkan komposisi campuran beton perlu dilakukan proses 'trial and error', yang dimulai dari suatu perancangan campuran dan kemudian diikuti oleh pembuatan campuran, 'trial mix'. Sifat-sifat yang dihasilkan dari campuran awal ini kemudian diperiksa terhadap persyaratan yang ada, dan jika perlu, diakukan penyesuaian/perubahan komposisi sampai didapat hasil yang memuaskan.

 PERANCANGAN CAMPURAN BETON HASIL PERHITUNGAN

komposisi unsur campuran beton/kapasitas mesin molen 0,03M
38	semen	17,4 kg
39	air	8,456 kg
40	agregat kasar kondisi lapangan	30,958 kg
41	agregat halus kondisi lapangan	51,92 kg
data-data setelah pengadukan/pelaksanaan
42	sisa air campuran
43	penambahan air selama pengadukan	2 kg
44	jumlah air sesungguhnya yang digunakan	10,46 kg
45	nilai slump hasil pengukuran	10 cm
46	berat isi beton basah waktu pelaksanaan	110,74 kg

Tabel 1. Rancangan Komposisi Beton

DOKUMENTASI SAAT PEMBUATAN

gambar 2. agregat halus

gambar 3. agregat kasar

gambar 4. air

gambar 5. timbangan

gambar 6. agregat halus ditimbang sesuai berat yang direncanakan

gambar 7. agregat kasar ditimbang sesuai berat yang direncanakan



gambar 8. air ditimbang sesuai berat yang direncanakan



gambar 9. semen ditimbang sesuai berat yang direncanakan



gambar 10. campuran beton setelah ditimbang diaduk dalam molen



gambar 11. penambahan air saat pengadukan

gambar 12. adukan beton dikeluarkan dari molen

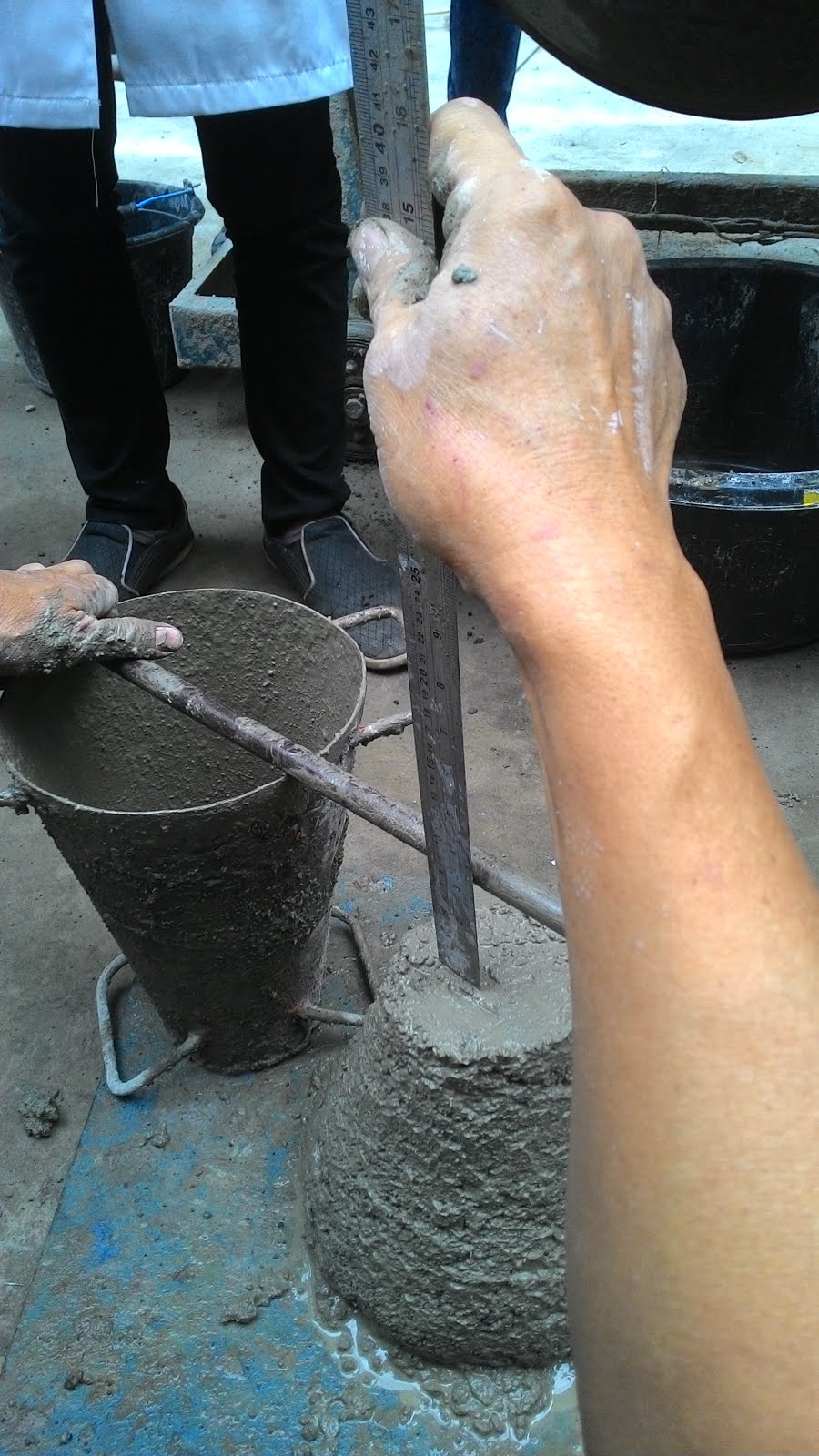

gambar 13. slump test



gambar 14. proses pencetakan beton



gambar 15. enam beton silinder kelompok kami dalam cetakan

CURING BETON

Pada hari Senin, 24 Oktober 2016, kami melepaskan 6 beton silinder dari bekisting dan beton dimasukkan ke dalam bak curing.

gambar 18. beton yang sudah dilepaskan dari bekisting/cetakan

gambar 20. beton di dalam bak curing

gambar 19. bekisting/cetakan beton

CAPPING BETON

Hari Rabu, 26 Oktober 2016, kami mengeluarkan 2 beton silinder dari bak curing, untuk kemudian dikeringkan.

gambar 21. dua beton dikeluarkan dari bak curing

Keesokan harinya, 27 Oktober 2016, kami melakukan capping terhadap 2 beton silinder yang sudah dikeringkan dari hari sebelumnya.

gambar 22. proses capping beton
